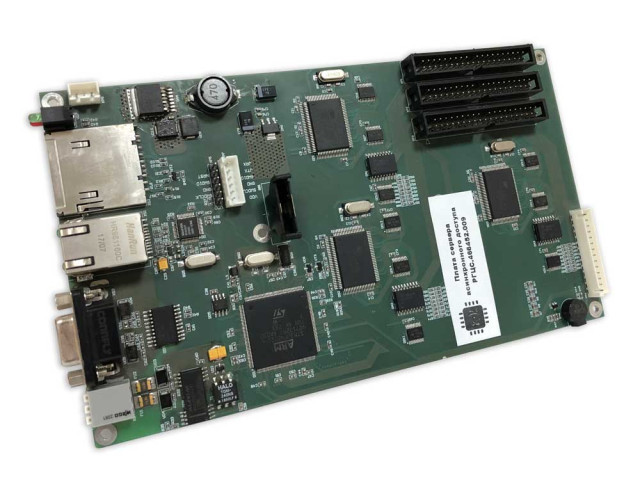

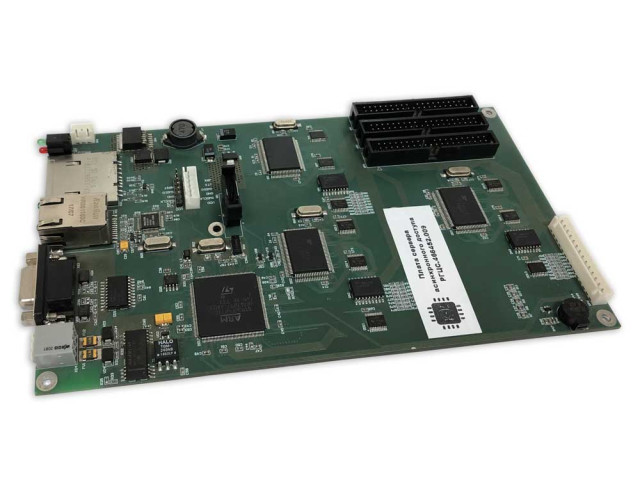

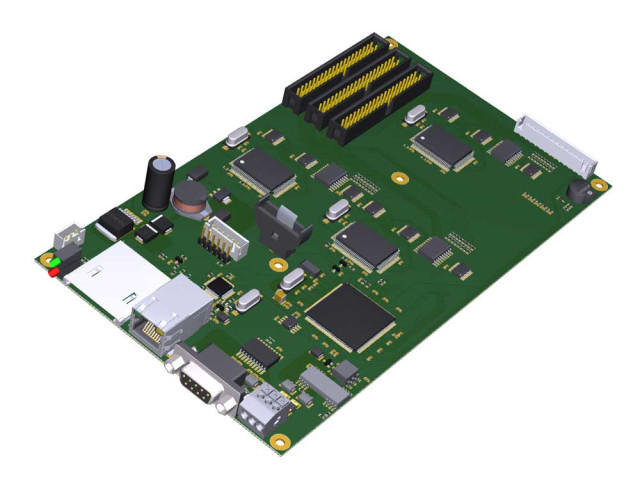

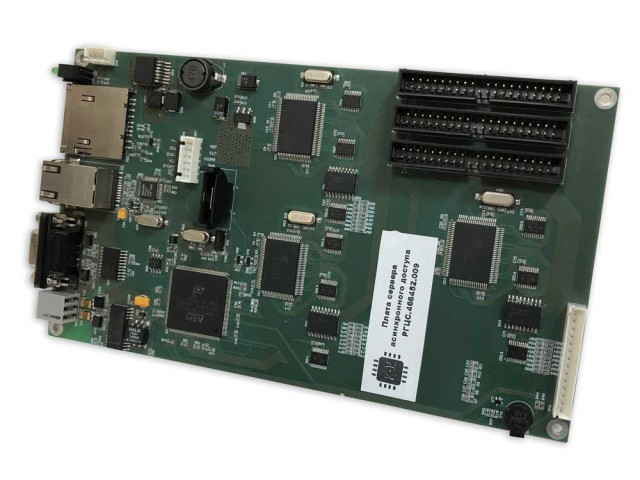

Плата сервера асинхронного доступа РГЦС.466452.009

Плата сервера асинхронного доступа РГЦС.466452.009 была разработана в качестве базового модуля устройства, предназначенного для организации взаимодействия между центральной управляющей системой и набором оборудования, подключаемого по интерфейсу UART, а также RS-232 и RS-485 посредством отдельных модулей-конвертеров интерфейсов. Принцип модульности в данном случае позволяет повысить надежность системы за счет организации гальванической развязки конвертеров, а также ее ремонтопригодность – возможность замены отдельных каналов в случае выхода из строя в результате импульсных помех на линии связи.

Настройка платы осуществляется посредством web-интерфейса, а контроль работоспособности и анализ текущего состояния посредством SPI OLED дисплея.

Важной особенностью платы является внедренный программный алгоритм фильтрации помех, а также настраиваемые задержки от момента перевода линии в состояние “передача” до начала передачи. Данный функционал позволяет в значительной степени сократить обработку ошибок передачи данных на стороне основного управляющего устройства при организации обмена на значительные расстояния по интерфейсу RS-485 (до 8 км при скорости 600 бод).
