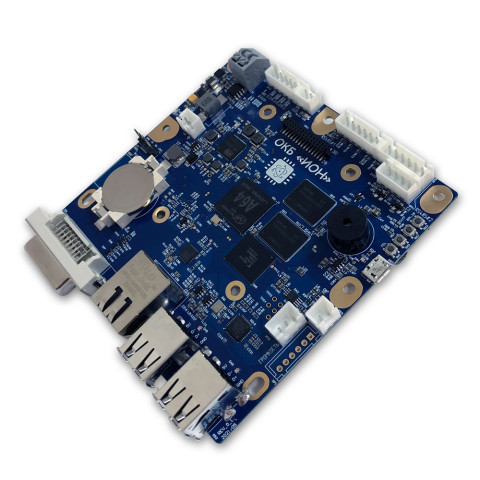

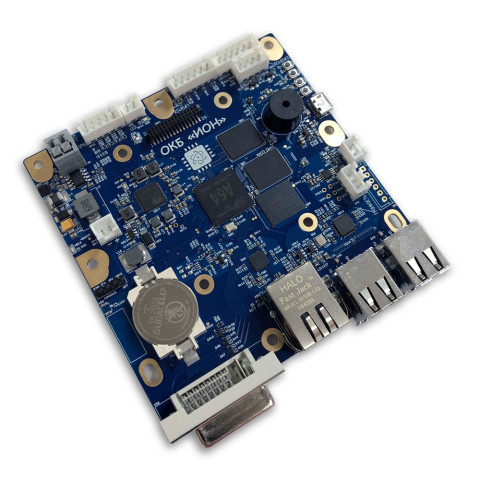

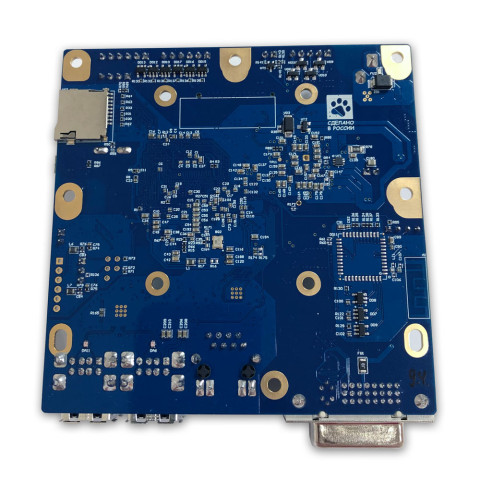

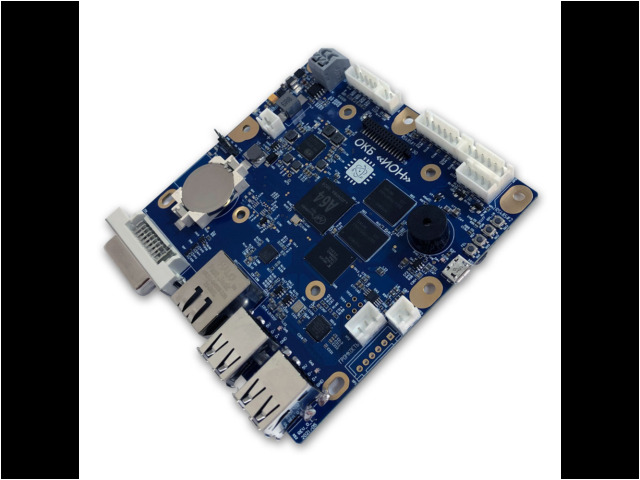

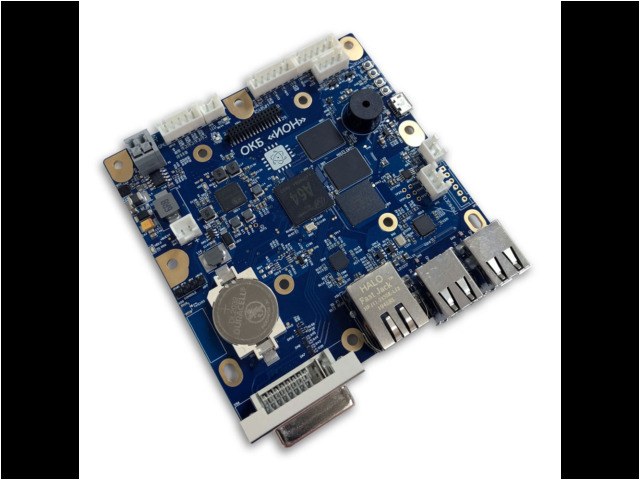

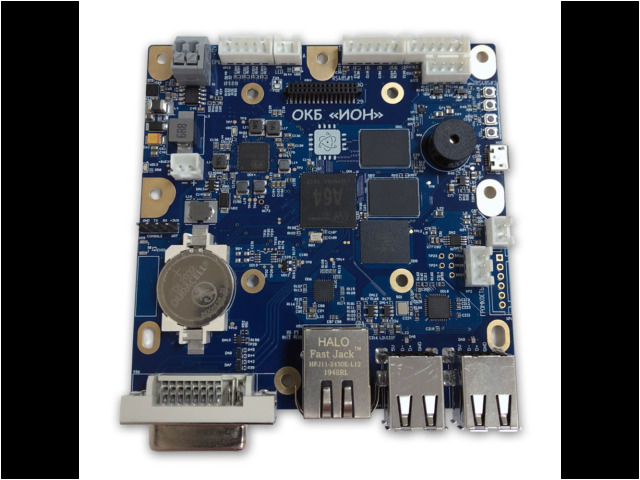

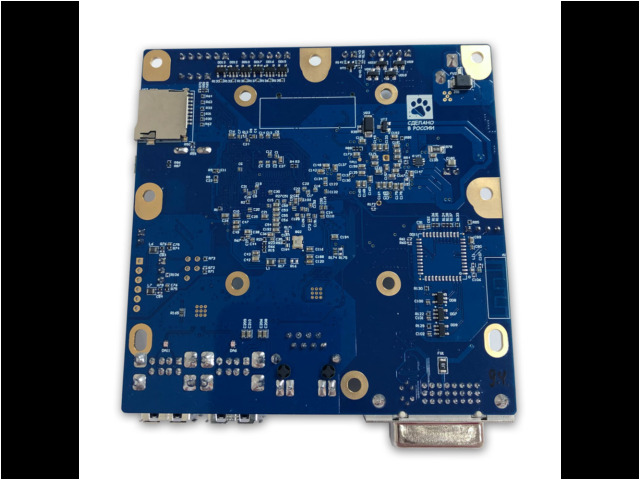

Контроллер «АНТАРЕС-А64» РГЦС.466256.010 предназначен для построения информационных управляющих систем, когда необходима значительная вычислительная мощность и возможность отображения данных на мониторе с высоким разрешением (до 4K) при низком энергопотреблении и отсутствии активного охлаждения.
Контроллер является собственной разработкой «ОКБ «ИОН» и при необходимости его функциональные возможности могут быть изменены в соответствии со спецификой конечного устройства.

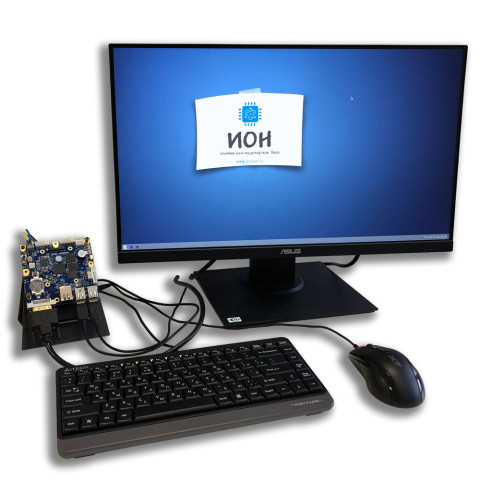

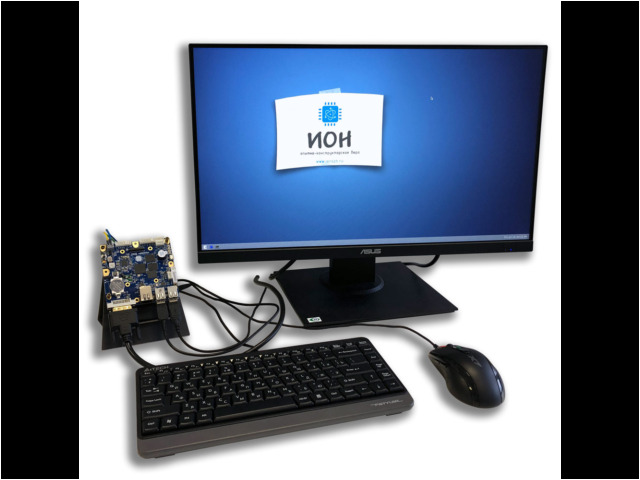

Базовая модификация была разработана исходя из типовых задач организации рабочего места оператора автоматизированной управляющей системы: подключение монитора с разрешением 1920×1080 по интерфейсу DVI, подключение клавиатуры и мыши по USB, соединение по Ethernet 100 Мбит/с, периодическая выгрузка данных на внешний USB носитель, получение данных от удаленных измерительных устройств по двухпроводной линии связи.
Важной особенностью является возможность использования дополнительного функционала за счет «платы расширения», которая разрабатывается исходя из конкретной задачи и монтируется на стойках над основной платой в пределах высоты разъемов USB, DVI и Ethernet. Таким образом, например, контроллер может быть оснащен 4-я интерфейсами RS-485 с гальванической развязкой.
Помимо проводной связи, плата расширения может реализовывать аудио выход высокого качества.
Модуль беспроводной связи Wi-FI – BT может быть исключен из комплекта поставки в том случае, если данный функционал не требуется или запрещен условиями эксплуатации.
В качестве базового системного программного обеспечения (СПО) используется Debian 11 Bullseye (arm64) с ядром Linux kernel 5.10, адаптированным под архитектурные особенности “АНТАРЕС-А64”.
Выбор Debian системы обусловлен полной открытостью исходного кода, а также удобством разработки и отладки пользовательского программного обеспечения, в том числе, благодаря доступу к официальному репозиторию Debian для Arm64.
Все необходимые материалы и консультации в части разработки/переноса ПО на одноплатные компьютеры с Arm архитектурой безусловно доступны в рамках технической поддержки.
Преимущества одноплатного компьютера – контроллера “АНТАРЕС-А64”:
- Возможность производства в условиях ограничений на импорт электронных компонентов;
- Предсказуемые сроки и условия поставки;
- Изделие разработано для промышленного использования и имеет длительный “срок жизни”. Возможность заказа данного артикула сохранится при появлении более поздних модификаций;
- Широкие возможности для адаптации под нужды заказчика в части габаритных размеров и состава периферийного оборудования;
- Техническая поддержка от непосредственных разработчиков.
Основные технические характеристики:
| Тип процессора | Allwinner A64 |
| Число ядер | 4-ядра ARM Cortex-A53 |
| Тактовая частота, МГц | до 1 152 |
| Объем ОЗУ | DDR3L, 1 ГБ |
| Объем ПЗУ | 4 ГБ, eMMC |
| Наличие 2D/3D ускорителя | да |
| Интерфейс дисплея | DVI |
| Разрешение дисплея (типовое) | 1920×1080 |
| Разрешение дисплея (максимальное) | 3840×2160 |
| Часы реального времени | да |
| Напряжение питания | 9-28 В, аккумулятор LI-ION 4.2В |
| Потребляемая мощность, ВА | не более 3 |
| Габаритные размеры, мм (ДxШ) | 100×100 |
| Диапазон температур хранения, ⁰С | от минус 30 до 70 |
| Диапазон рабочих температур, ⁰С | от 0 до 60 |
Доступные интерфейсы в базовом исполнении: | |
| Ethernet | 10/100 Мбит/c |
| USB | 4 x USB2.0 OTG Host/Device |
| UART | 4 + консоль |
| Аудио | УНЧ 1 канал, SPDIF |
| GPIO | 6 входов / выходов |
| I2C | 1 |
| WI-FI+BT | модуль |
Технически-возможное дополнение: | |
| Ethernet | 10/100/1000 Мбит/c |
| Изолированный RS-485 | До 4х |
| USB | 4 x USB3.0 OTG Host/Device |
| Аудио вход | Стерео |
| Аудио выход | Стерео + SPDIF на плату расширения |
Цена и сроки поставки на 1 мая 2022 г. | |
| При производстве партии до 50 шт. | 41 200 руб. / ед. изделия |
| Для партии от 50 шт. | Скидка до 30% |
| Срок изготовления партии | 3 мес |
